关于风管设计规范的综合解析
1. 材料与厚度规范

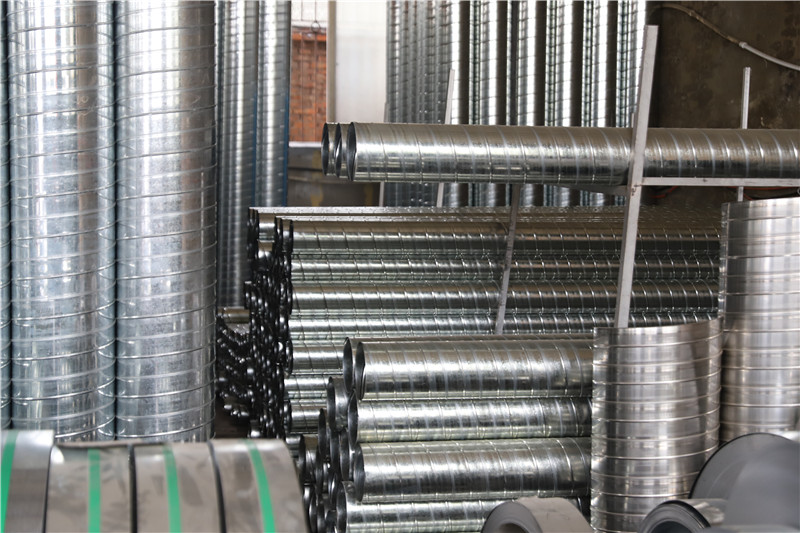

金属风管：
镀锌钢板：高压风管边长630-1000mm时厚度≥0.75mm，边长1000-1250mm时≥1mm；中低压风管厚度按不同尺寸递减。
不锈钢风管：边长≤500mm时厚度≥0.5mm，边长500-1120mm时≥0.75mm，边长≥2000mm时≥1.2mm。
非金属风管：如复合风管（玻璃纤维基材）需满足防火要求，无机玻璃钢风管耐腐蚀且不燃，但制作工艺复杂。
柔性风管：纤维织物风管需通过CFD设计优化气流，且需满足防凝露和均匀送风要求。
2. 结构设计要求
尺寸与形状：
矩形风管长宽比宜≤4:1，最大不超过10:1；圆形风管优先选用标准化直径。
变径管设计：单面变径夹角宜＜30°，双面变径夹角宜＜60°，长度需≥大边减小边差值。
加固要求：
3. 安装与连接规范
支吊架设置：
水平安装时，边长≤400mm的风管间距≤4m，＞400mm时≤3m；垂直安装时每层至少设1个支架。
保温风管需加设防冷桥垫层，厚度与保温层一致。
连接方式：
法兰连接：金属风管法兰垫片需选用不燃材料（如石棉橡胶板），螺栓间距≤150mm。
无法兰连接：插条式或咬口连接需保证严密性，插条间隙≤2mm。
4. 防火与消防要求
耐火极限：
防烟系统竖向风管耐火极限≥1h，水平风管在吊顶内≥0.5h，无吊顶时≥1h；排烟管道需耐受280℃高温30分钟。
穿越防火分区的排烟风管耐火极限≥1.5h，设备用房和车库可放宽至0.5h。
特殊场景：
消防风管禁止使用土建井道，需采用金属或A级不燃材料，内壁光滑且风速≤20m/s（金属）或15m/s（非金属）。
5. 测试与验收标准
漏风检测：中压系统漏风率≤2%，高压系统≤1%，需按GB50243进行气密性测试。
强度测试：风管需能承受1m高5kg沙袋冲击3次无破损，支撑结构需通过抗震验算（地震烈度≥7级时）。
外观验收：表面平整无划痕，对角线偏差≤3mm（边长≤2000mm）或≤5mm（边长＞2000mm）。
总结
风管设计需综合材料性能、结构强度、防火等级及安装规范，重点把控厚度、加固、连接密封性等核心参数。实际应用中需参照《通风与空调工程施工质量验收规范》（GB50243）、《建筑防烟排烟系统技术标准》（GB51251）等文件。如需具体工程案例或供应商参数，可进一步查阅相关行业标准及产品手册。
